细布纹压花辊

细布纹压花辊

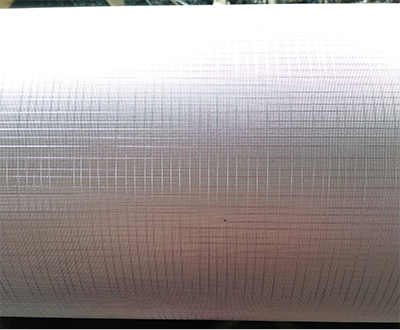

压花辊厂家这款细布纹是经过多道工艺雕刻而成，工艺复杂，正四棱柱花形光洁度高，边线清晰，线条光滑，两头尖中间细更是花形亮点。

1.下料：压花辊辊体用无缝钢管，轴用45圆钢，端板用Q235钢板，按图纸尺寸留出8mm加工余量切料。

2.车削加工：车削加工压花辊辊体、端板和轴等件的配合部位结合面，按H9/f9配合精度加工。

3.焊接组合压花辊辊体内加强筋、两端轴等零件，注意校正两端轴与内套管的同轴度，只焊轴上的内端板。

4.把组合焊接完整的内套装入压花辊辊体内，组合焊接内端板与压花辊辊体的配合交界处。

5.把外端板装在两端轴上，焊接外端板与轴和压花辊辊体的结合面交界处。

6.对焊接组合的压花辊辊毛坯进行退火处理，消除内应力。

7.压花辊钢辊轴的一端车平端面，钻标准中心孔。

8.车削加工：分粗、精车压花辊钢辊体的各部位至图纸要求尺寸。压花辊辊体的工作表面粗糙度应不大于1.6μm;压花辊辊的工作面对两端轴支撑面(滚动轴承安装部位)径向跳动允差为0.025mm;压花辊辊体工作面的圆度为0.036mm;轴承配合圆按k6精度加工。然后架中心架，车端面，钻孔至尺寸。

9.按压花辊钢辊的图案要求加工花纹。然后镀硬铬层，厚度为0.03~0.05mm。

10.校正压花辊钢辊的静平衡。
